Bài 70 _ Cách xử lý tính hiệu Acc khi xe cúp bình bằng sợi âm (-)
Đăng ngày 25/04/2022
- Với các xe sử dụng cúp bình là sợi âm ( - ) mà ta muốn câu nguồn cho định vị có suốt 24/24 bằng cách đi thêm sợi (-) trực tiếp từ bình lên. Lúc này sẽ xảy ra hiện tượng, khi ta cúp bình thì tính hiệu Acc lại có, để xử lý ta phải dùng thêm relay. Cách làm như sau:

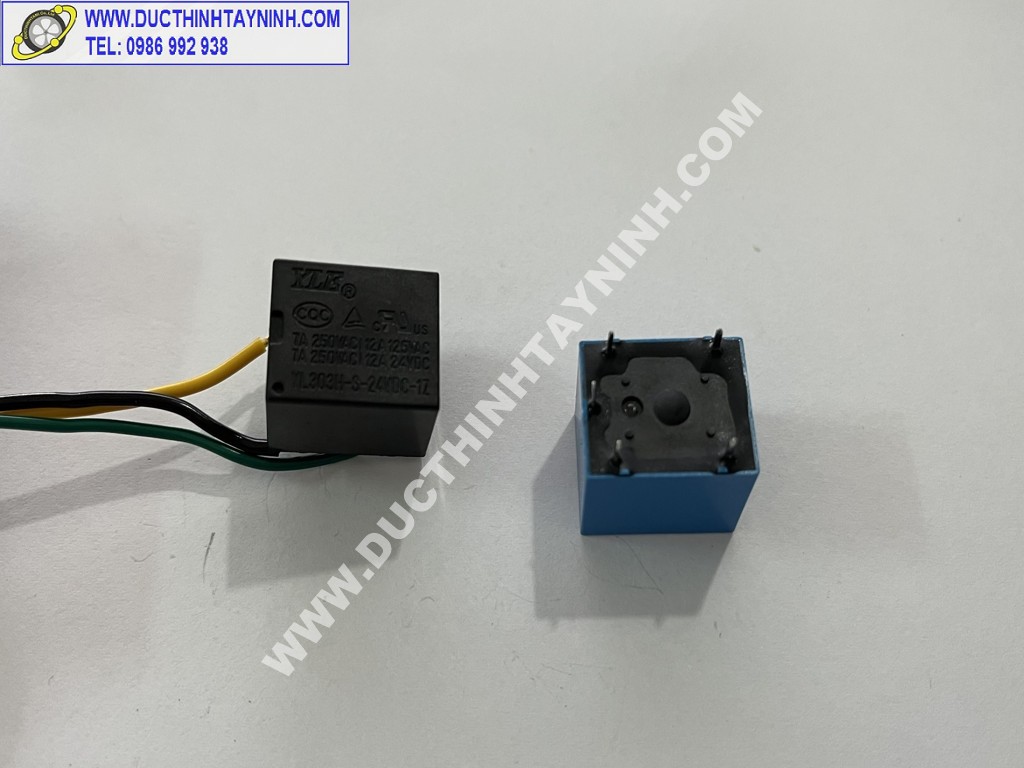

- Dùng Relay đúng với dòng điện trên xe 12V hoặc 24V

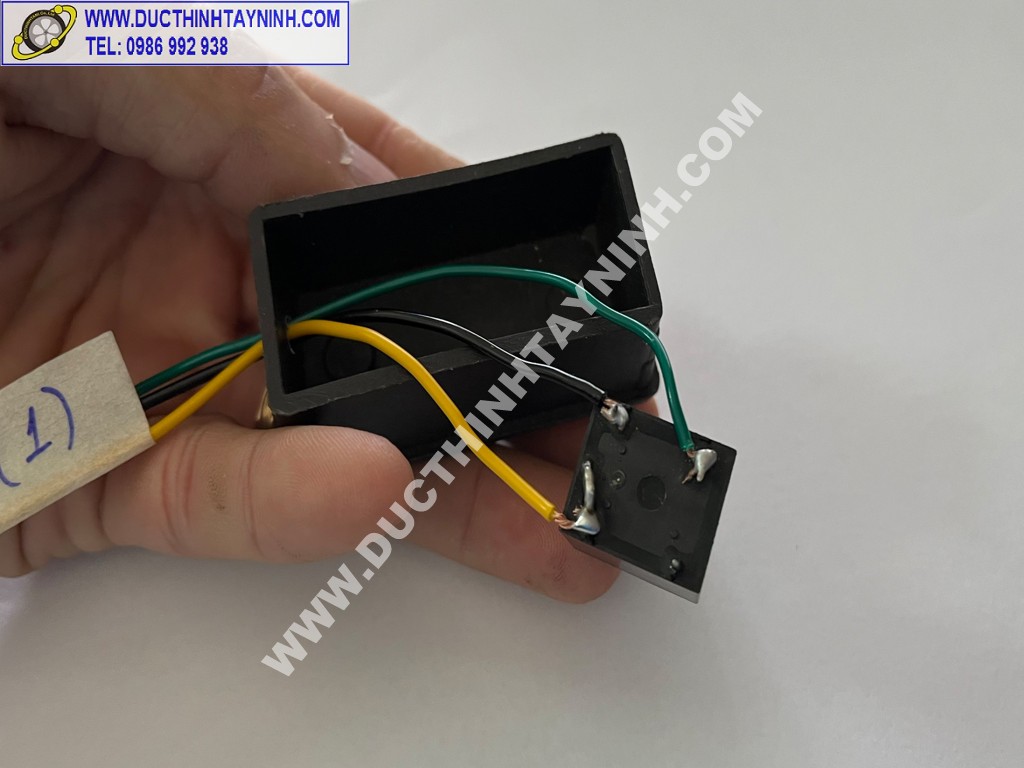

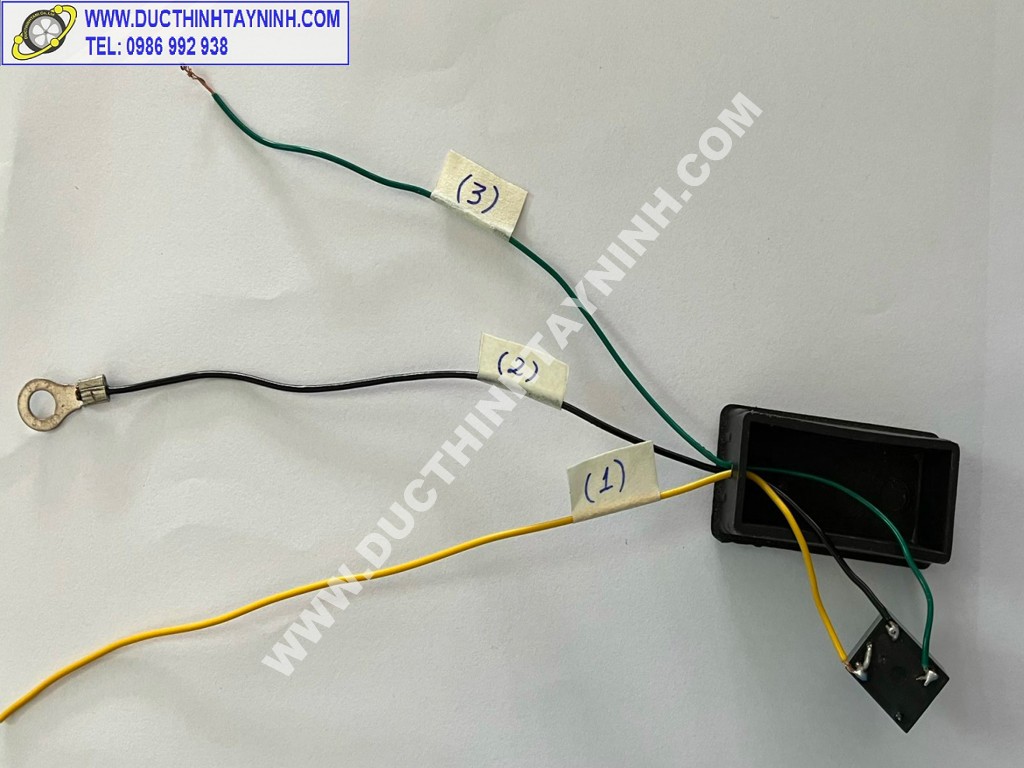

- Hàn các dây theo như hình bên dưới :

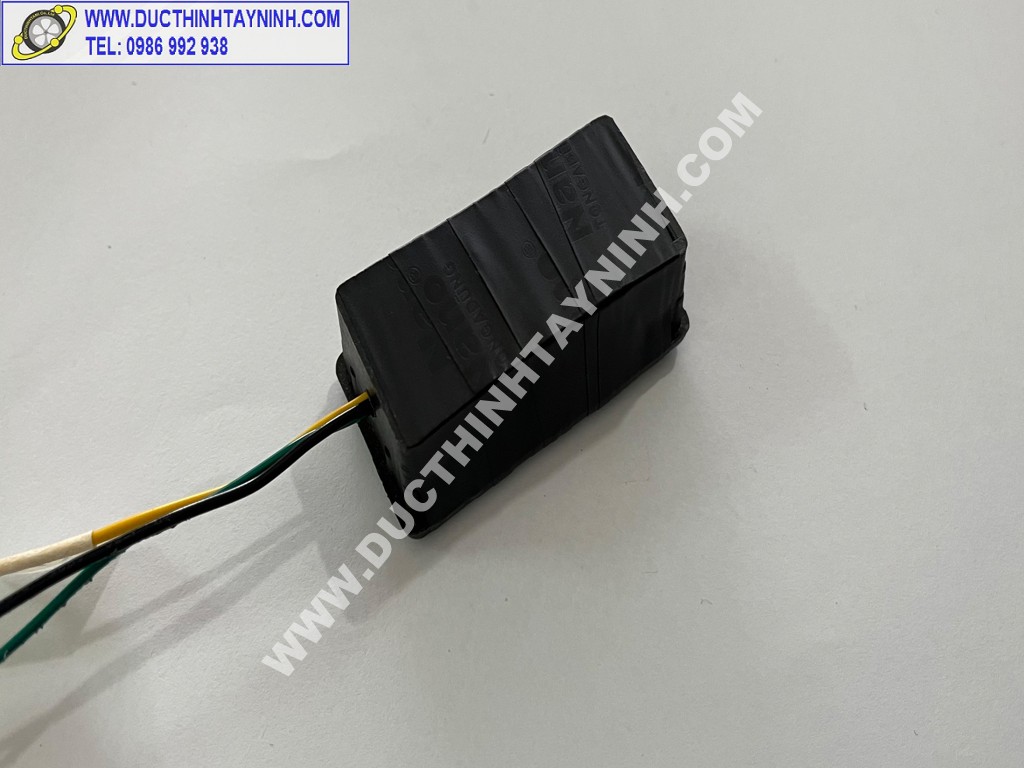

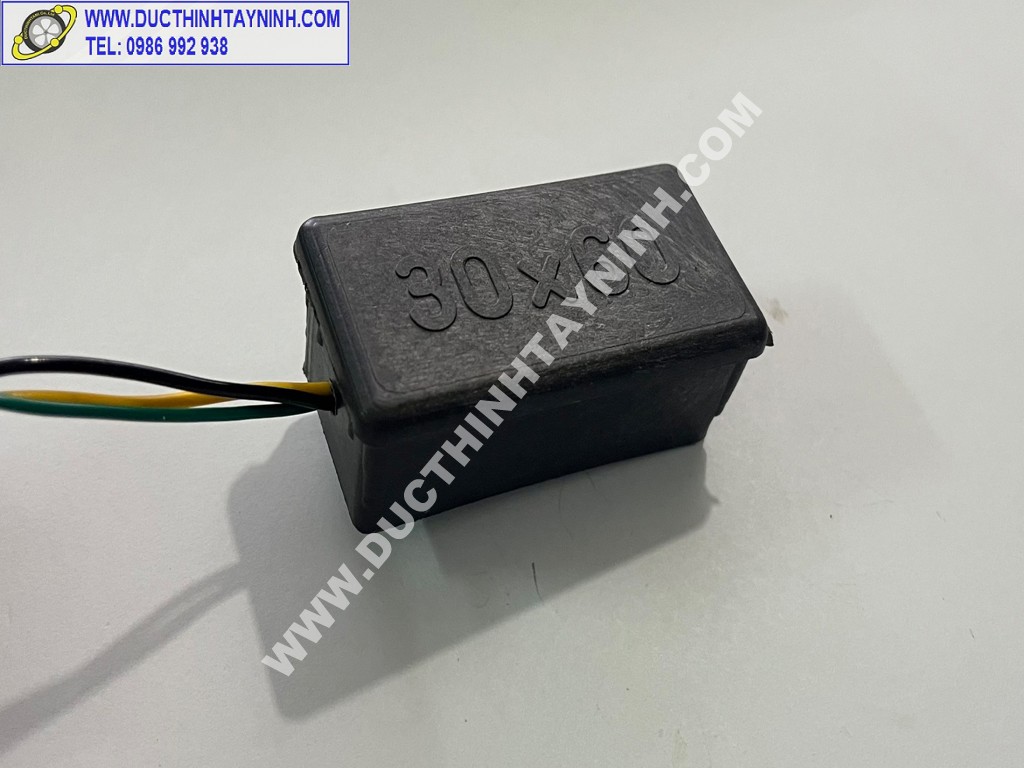

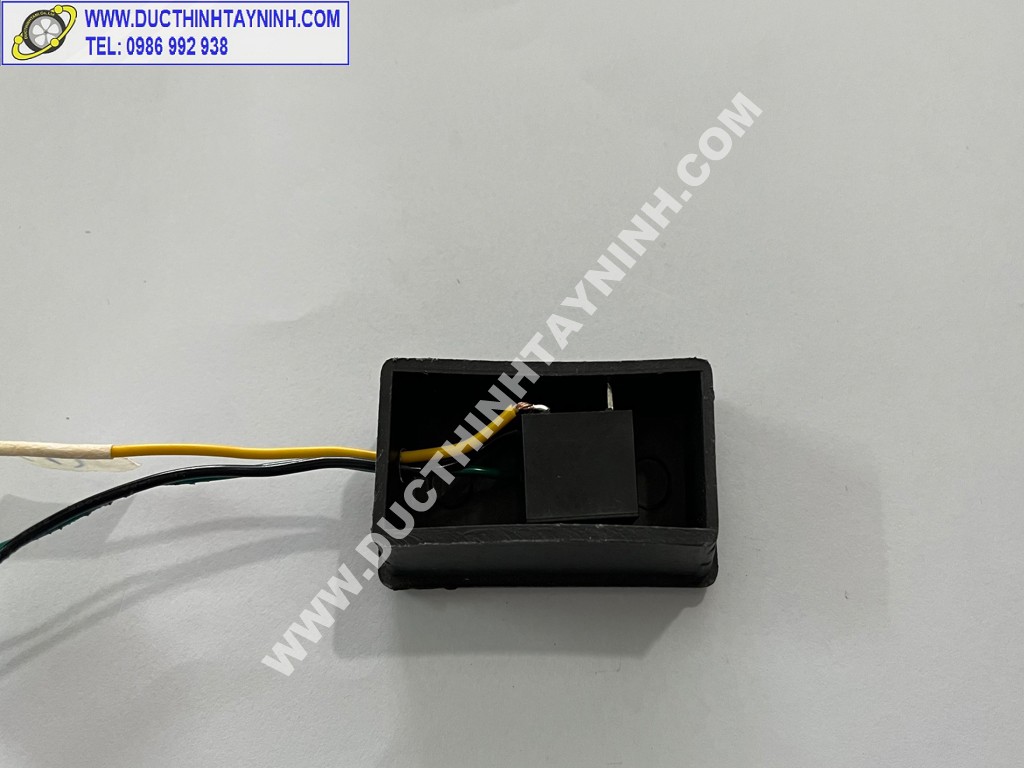

- Ta dùng đầu bít nhựa 30x60 làm hộp dựng relay ( rất dễ tìm mua giá khoản 1.5K / 1 cái )

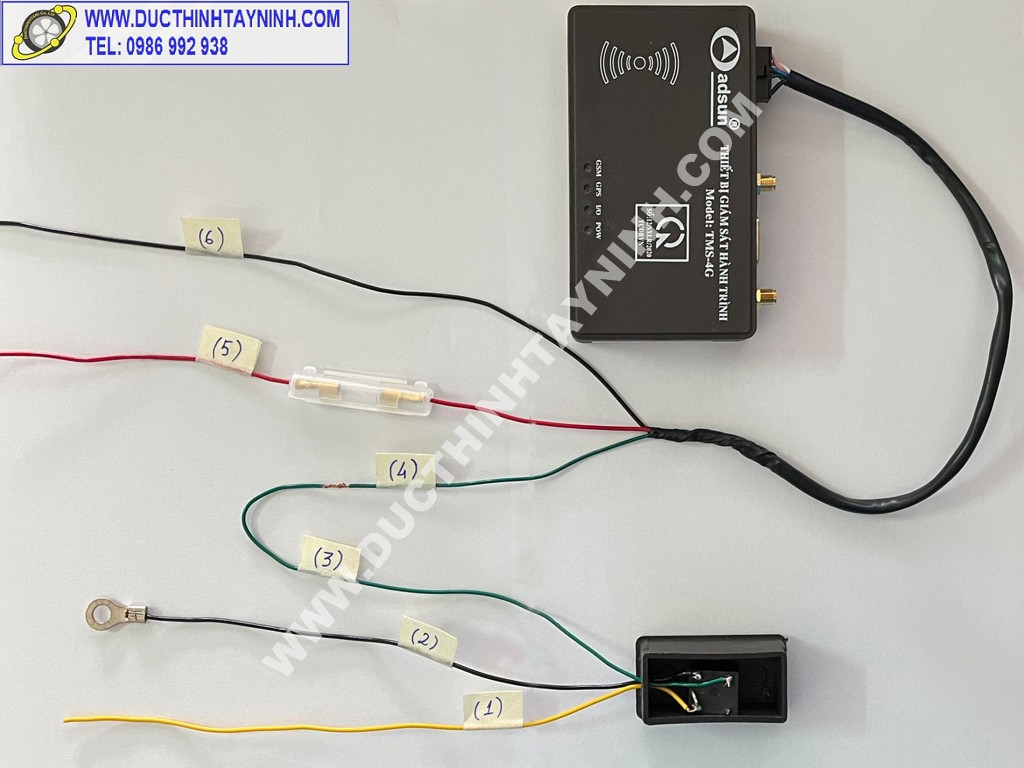

- Ta câu theo sơ đồ như hình bên dưới
- Thiết bị câu mẫu là của Adsun, các thiết bị khác cũng tương tự
(1) : đấu vào Acc của xe
(2): đấu vào max (sườn xe)
(3): đấu vào dây tín hiệu Acc của chui nguồn thiết bị
(5): đấu vào (+) của xe
(6) : đấu vào sợi (-) mà ta câu thêm trực tiếp từ bình lên
Cảm ơn các bạn đã tham khảo !
