- Hình ảnh lắp đặt định vị xe máy thực tế của kỹ thuật Đức Thịnh Tây Ninh.

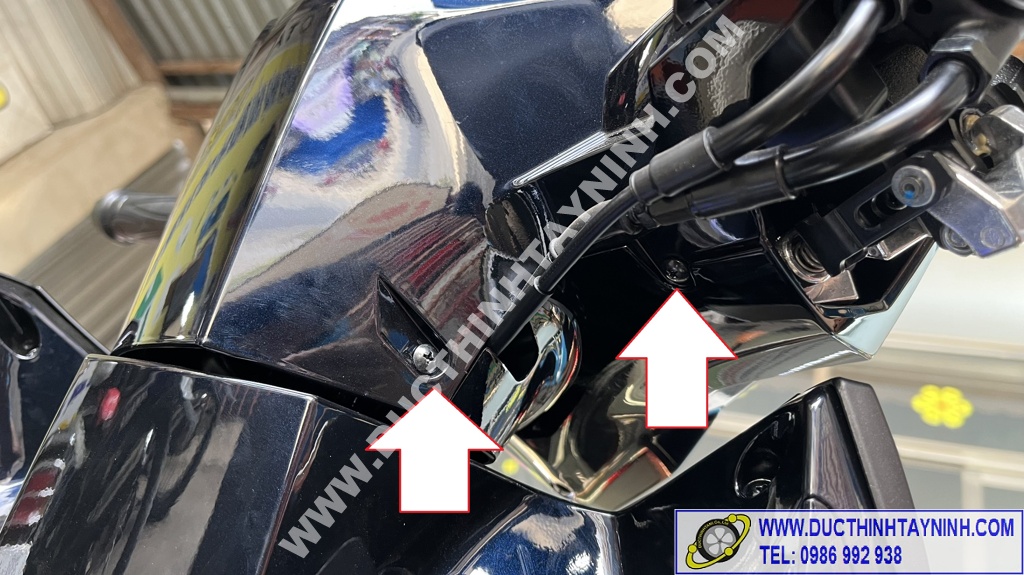

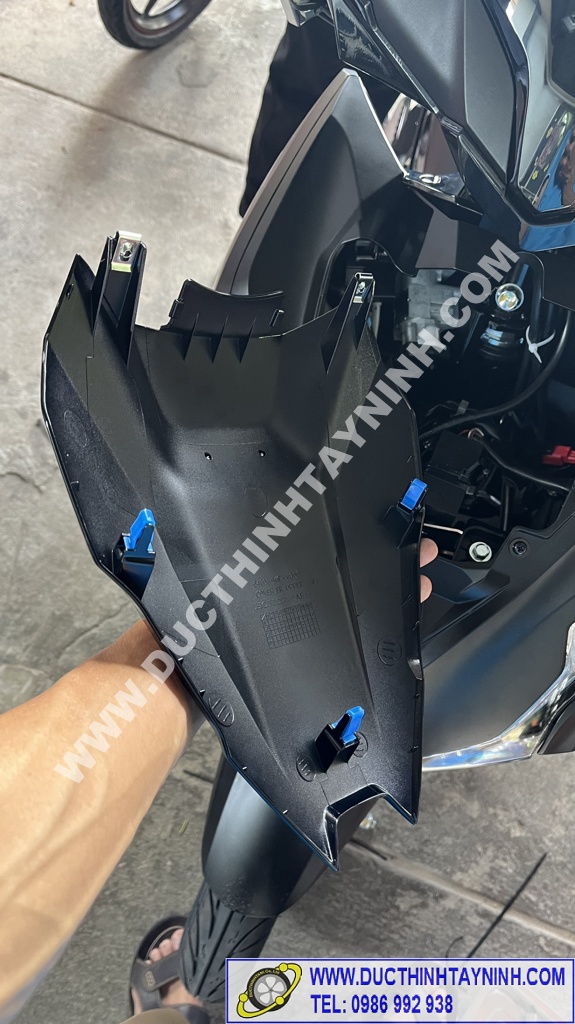

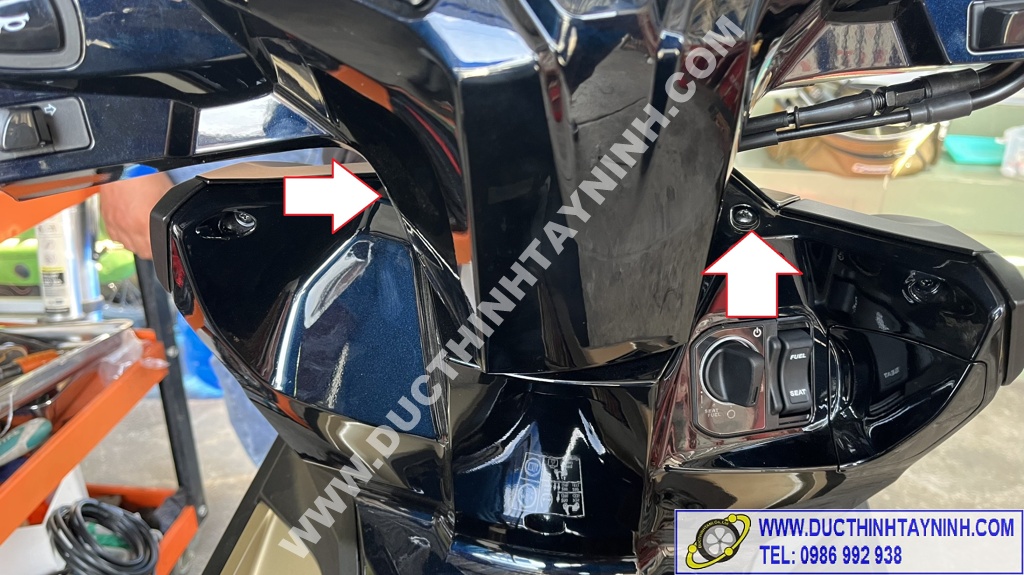

- Mở mặt nạ : tháo 2 ốc vít ở 2 bên

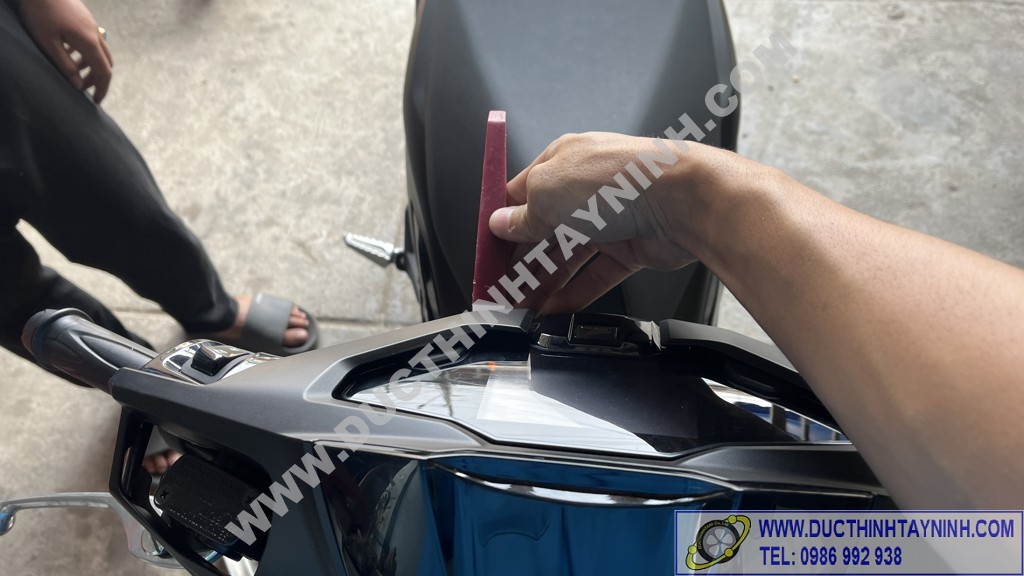

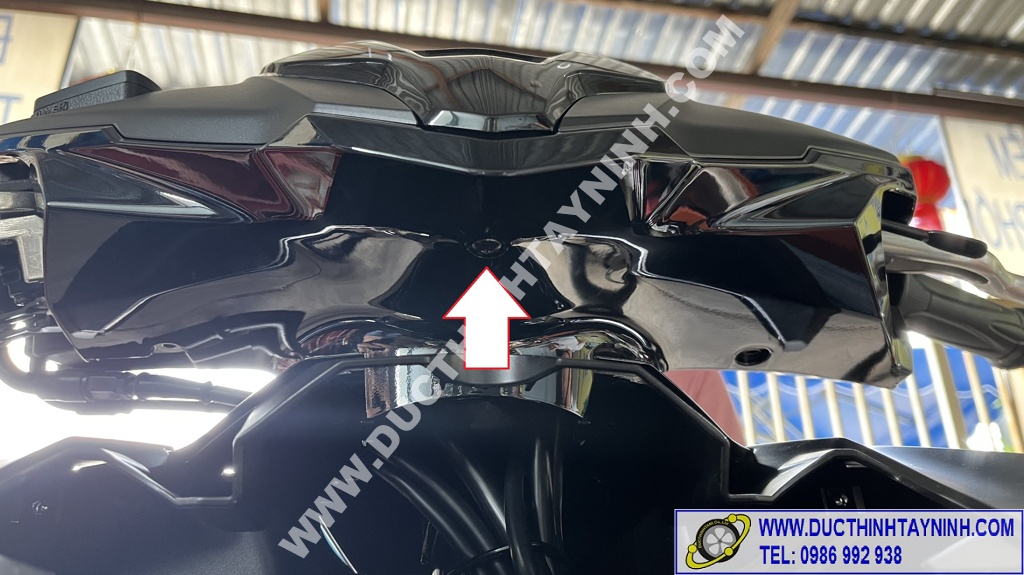

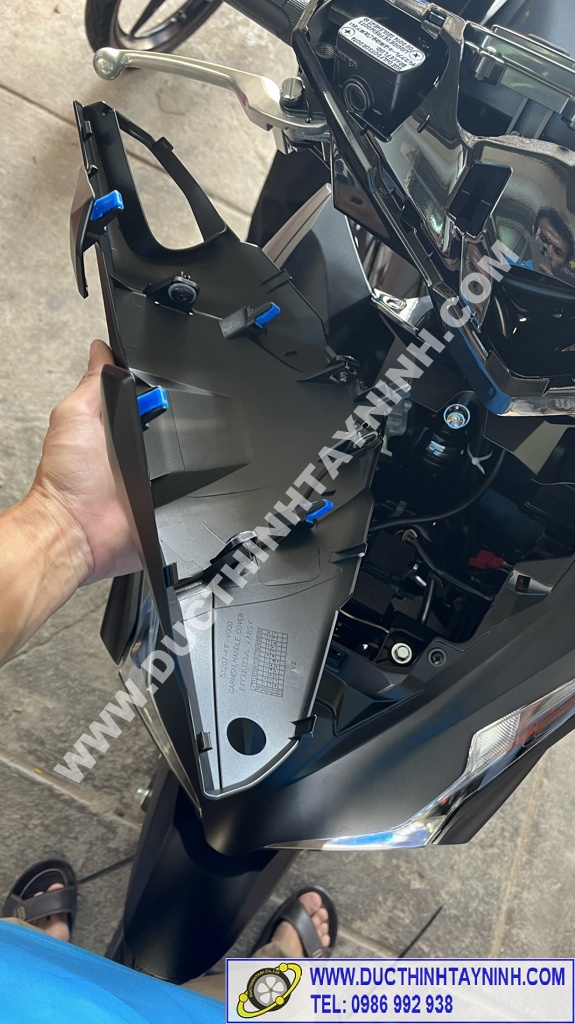

- Tháo ốp ngoài  tay lái: mở 1 vít => nạy 2 cánh phía sau ra trước

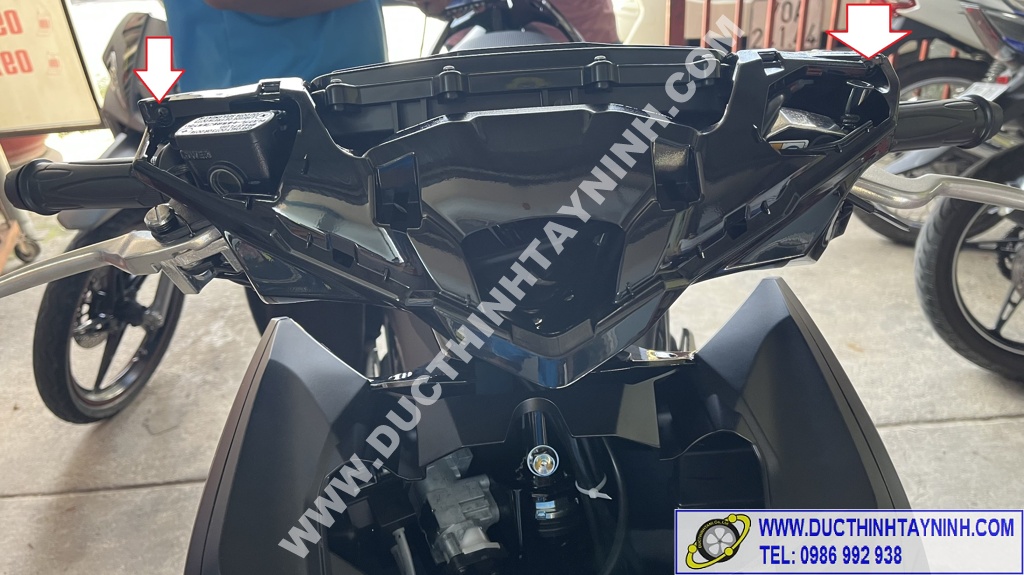

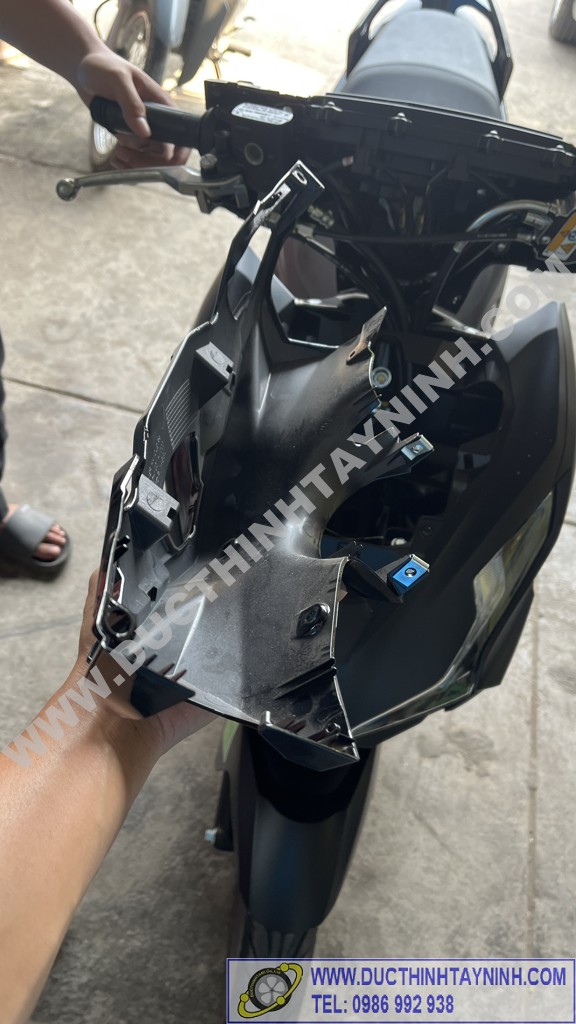

- Tháo ốp trong  tay lái: mở 6 vít

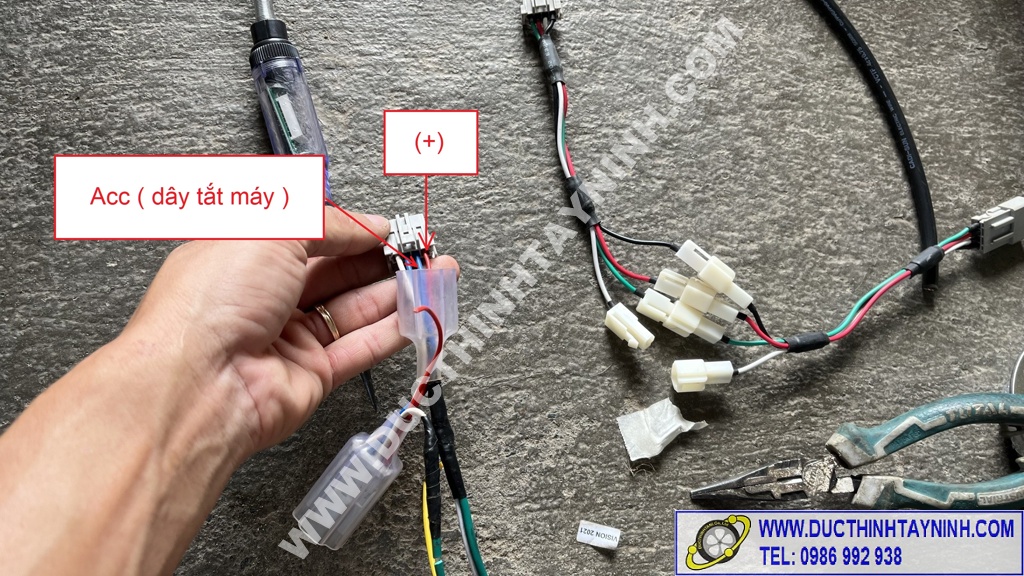

- Dùng bộ jack test đấu vào ổ khóa để kiểm tra dây (+) và dây tắt máy (Acc), sau đó  tiến hành đấu dây nguồn

 (Tham khảo lại chi tiết phần cách đấu : Bài 08_ Cách đấu Relay điều khiển tắt máy từ xa khi lắp định vị xe máy ( cập nhật lần 2 : 02/06/2022) )

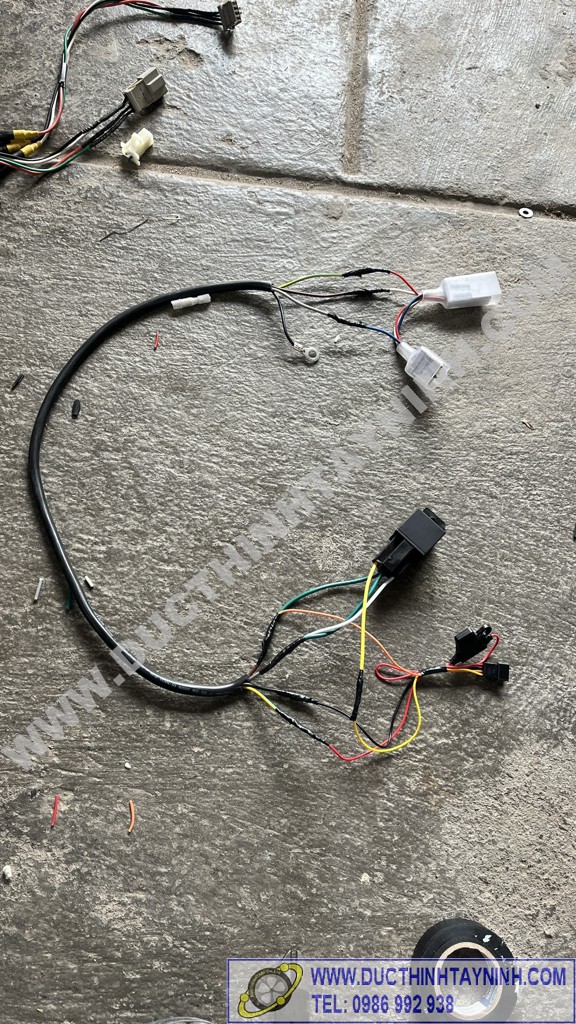

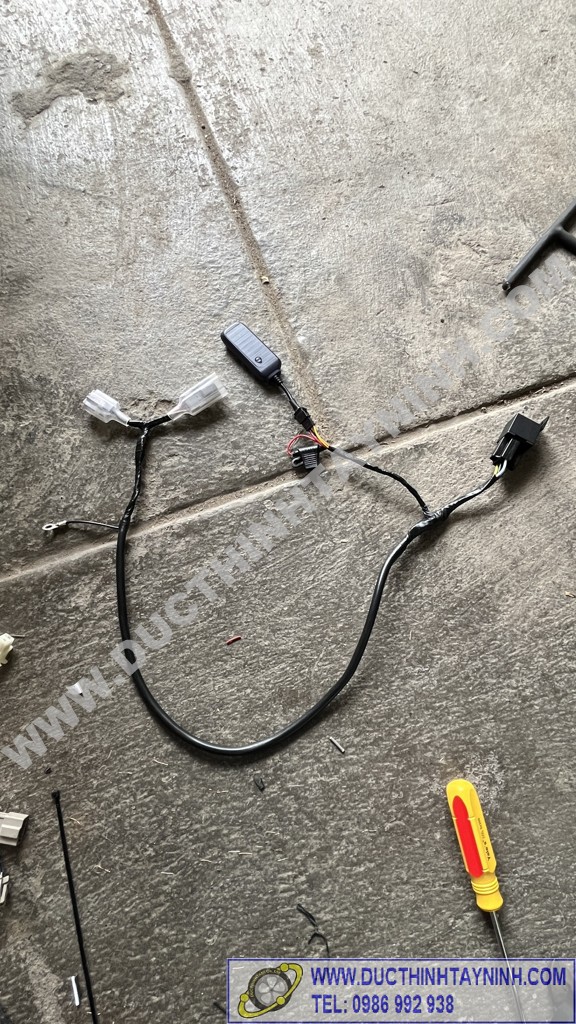

- Tiến hành đấu nối vào xe :



Chú ý cố định relay theo hướng thẳng đứng tránh bị ứ đọng nước ở các chân của jack

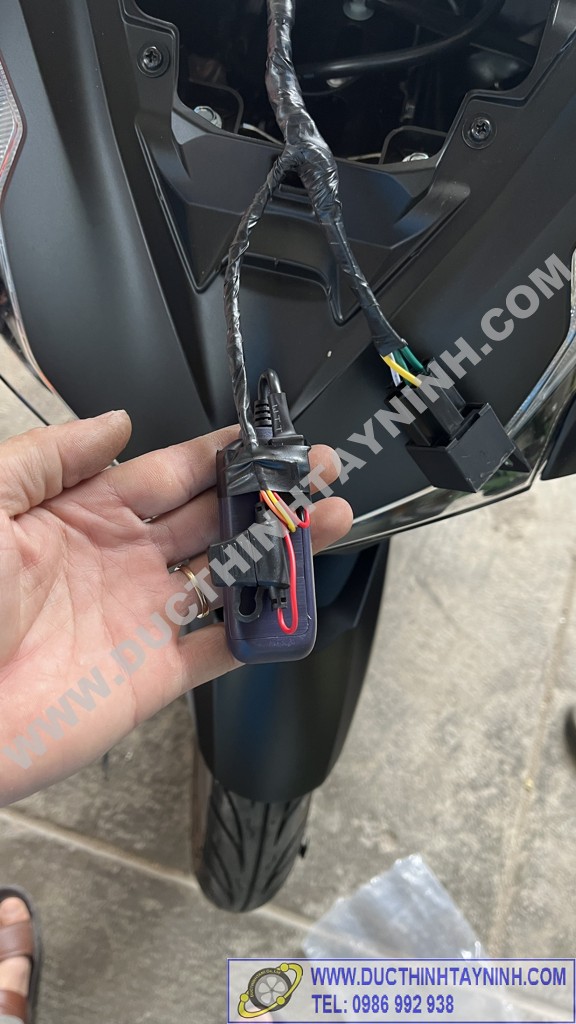

- Đấu thiết bị vào kiểm tra lại trình trạng hoạt động của các chức năng

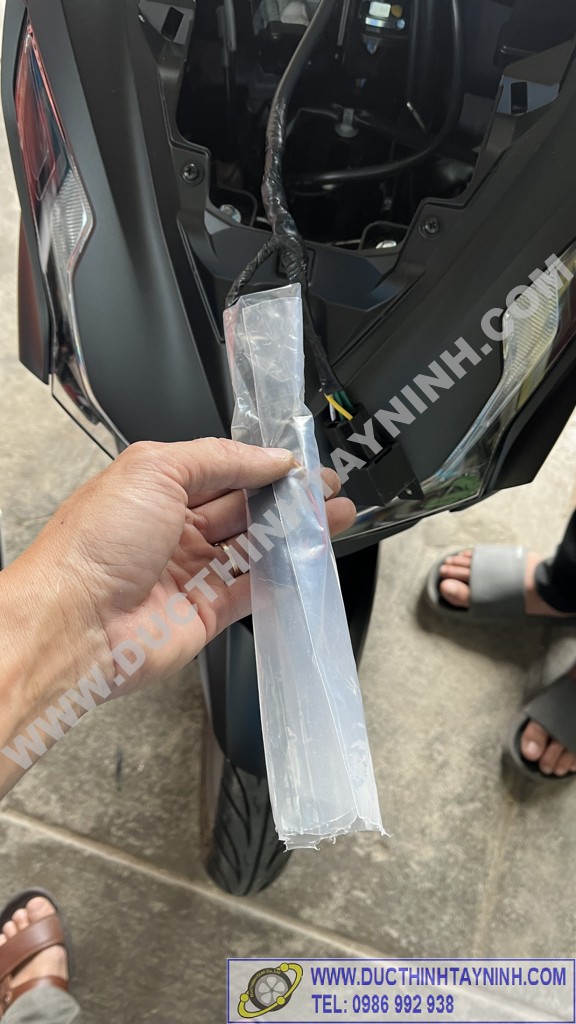

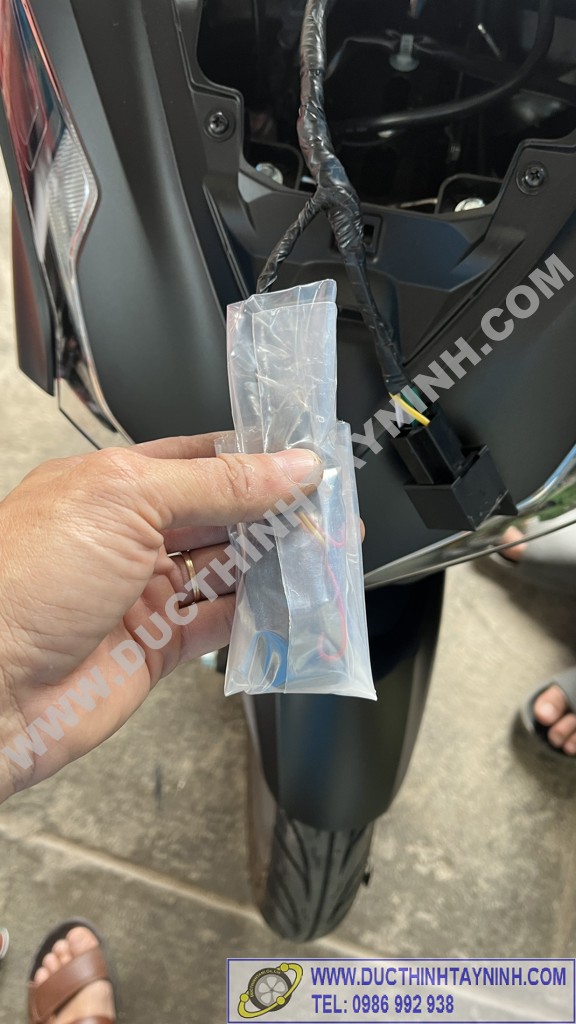

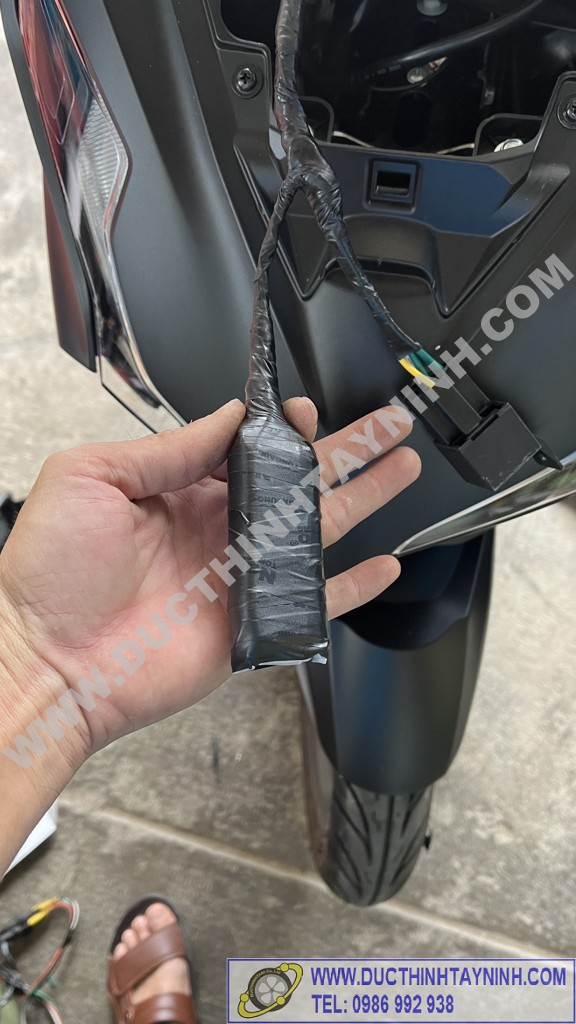

- Quấn keo bảo vệ để chống nước và cố định thiết bị lại

Cảm ơn các bạn đã tham khảo !
