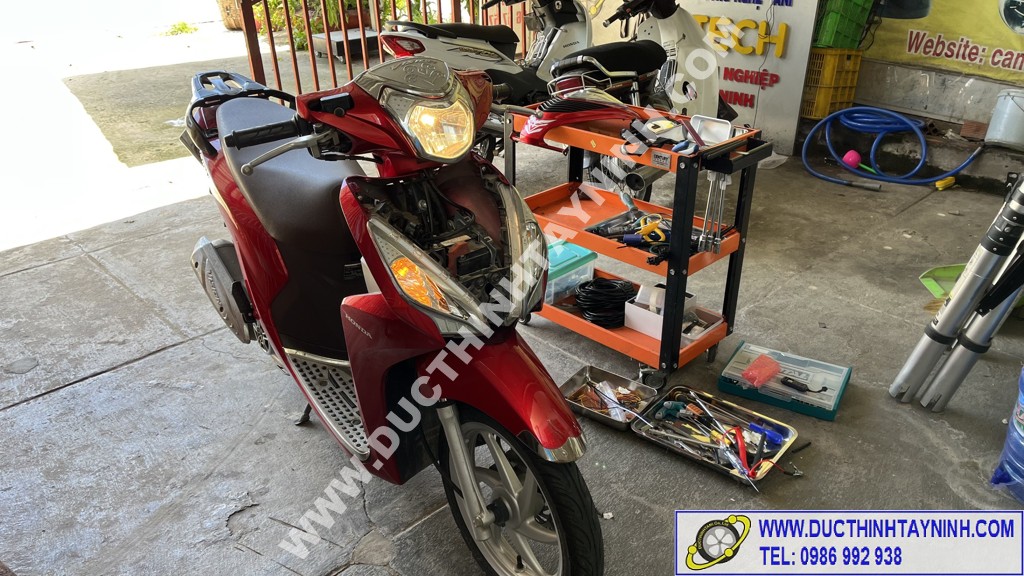

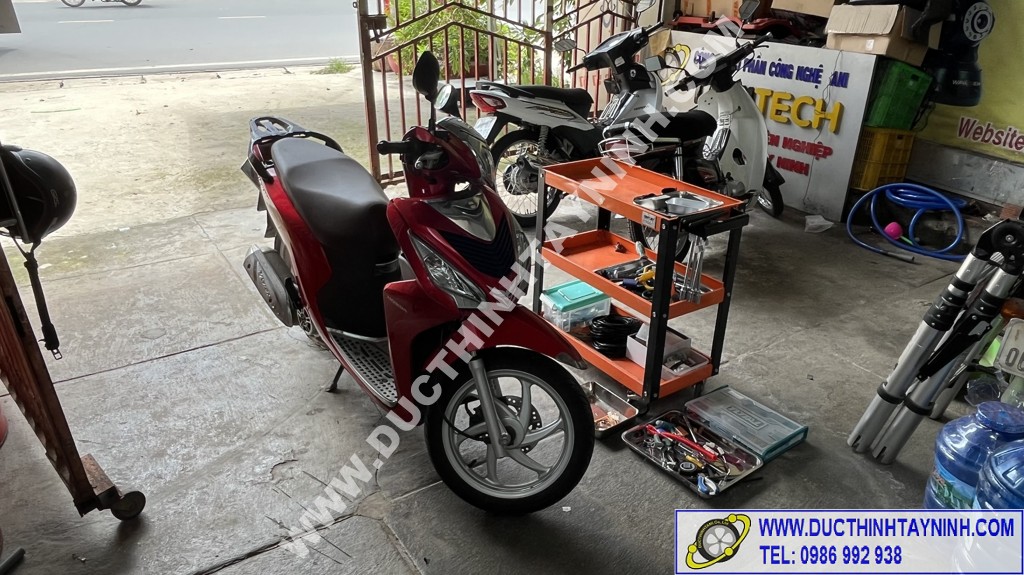

- Hình ảnh lắp đặt định vị xe máy thực tế của kỹ thuật Đức Thịnh Tây Ninh.

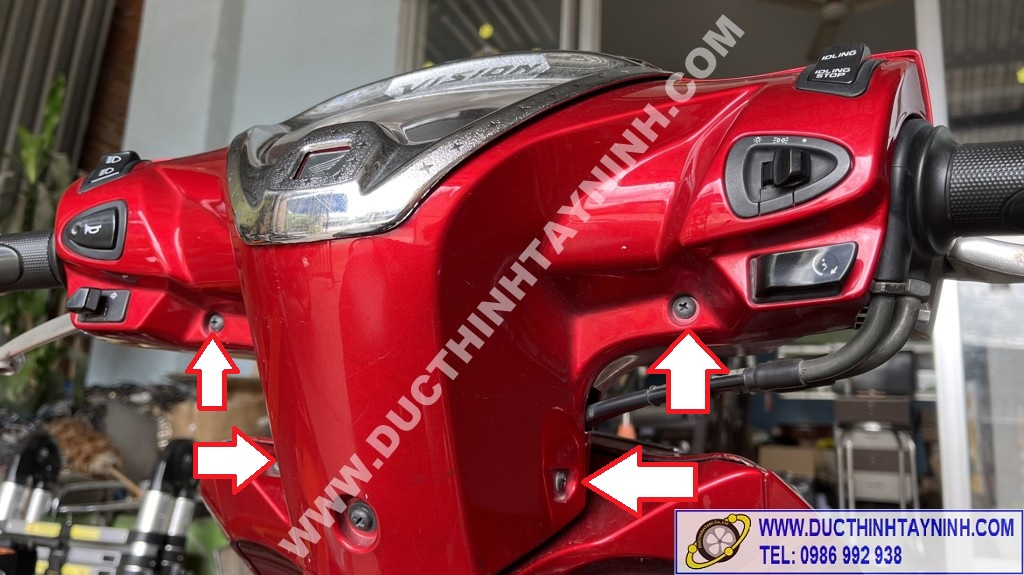

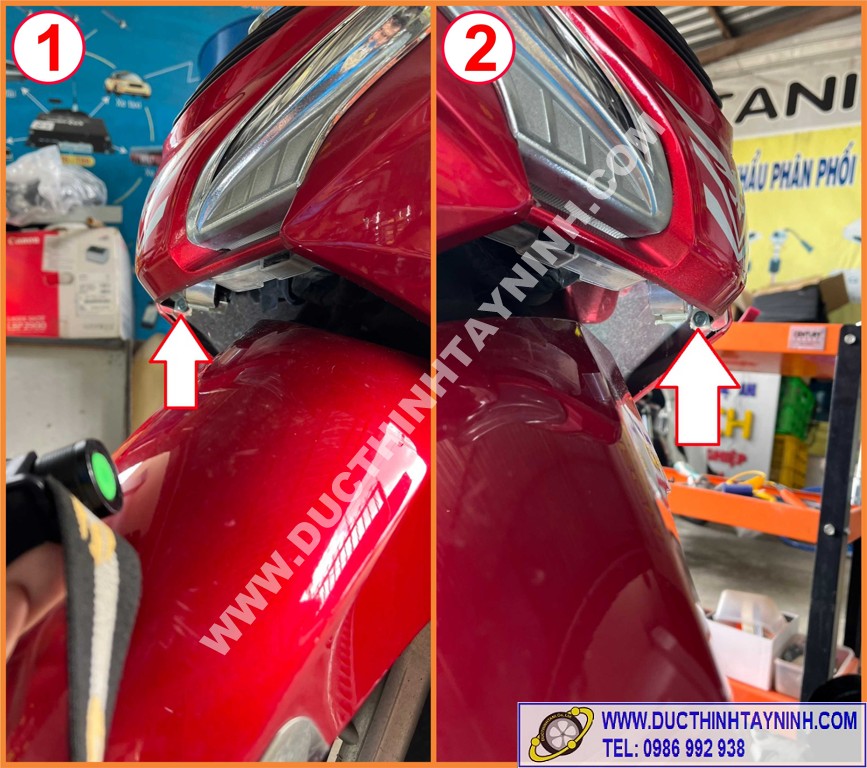

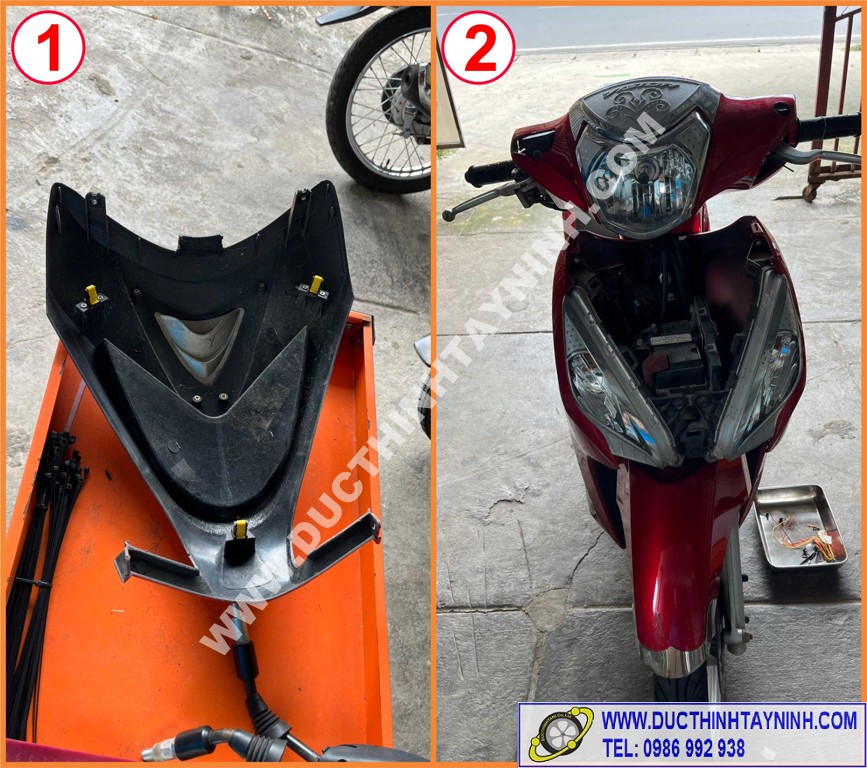

Tháo mặt nạ : mở 2 ốc và 2 chốt nhựa

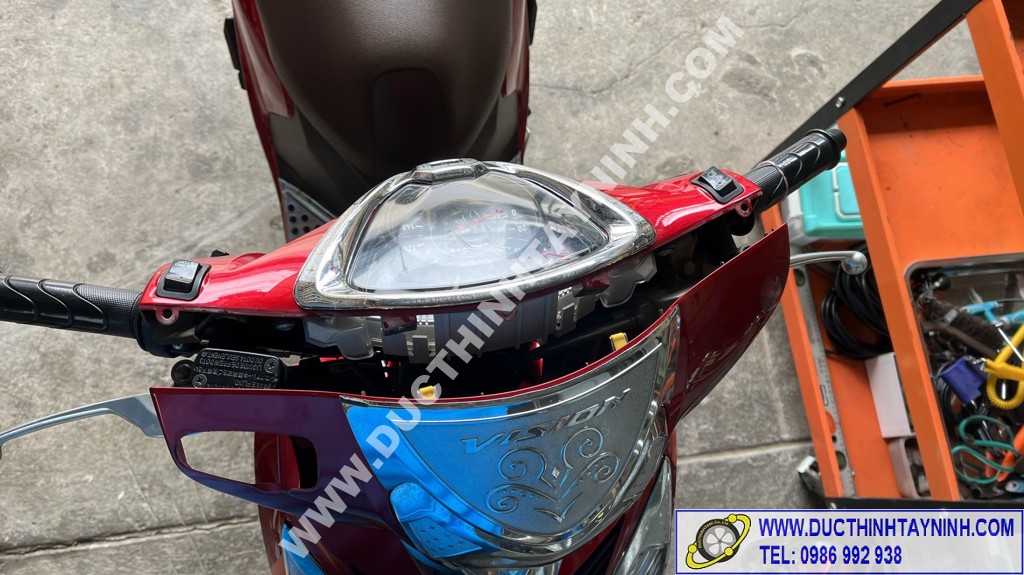

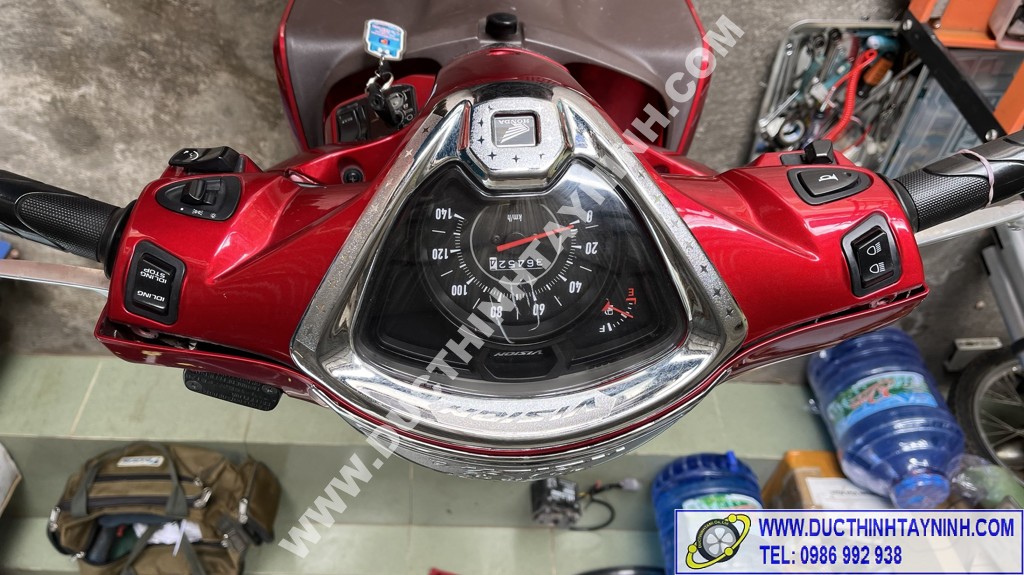

Tháo cụm đèn pha : mở 2 kính chiếu hậu +  4 ốc vít

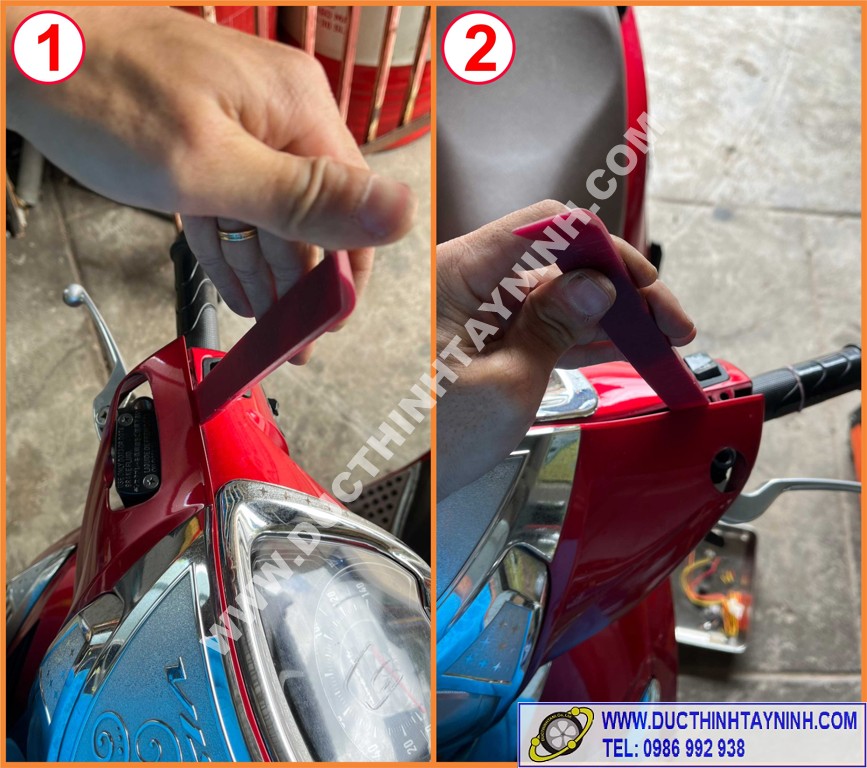

Dùng nạy nhựa nạy 2 bên mép ra trước

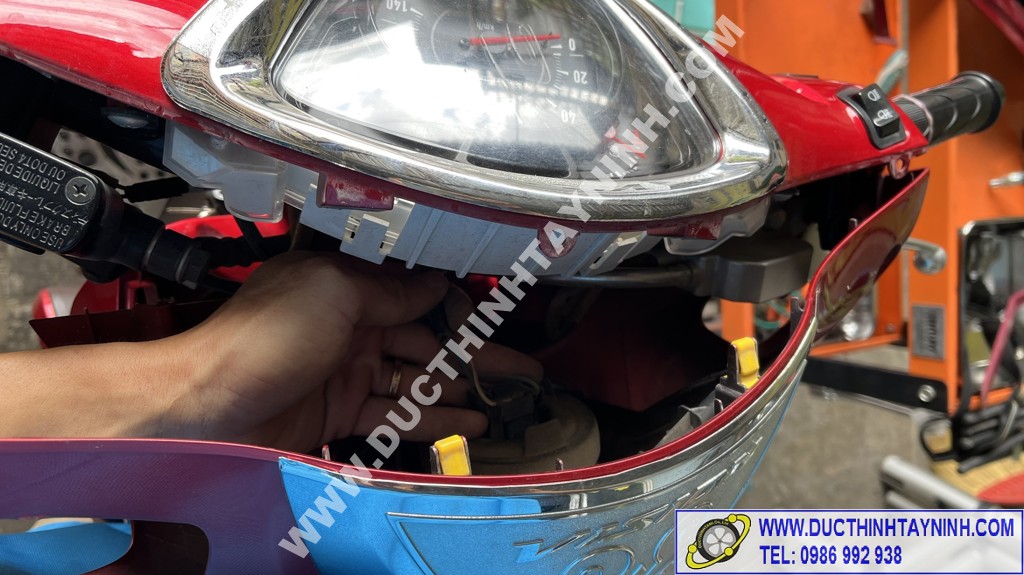

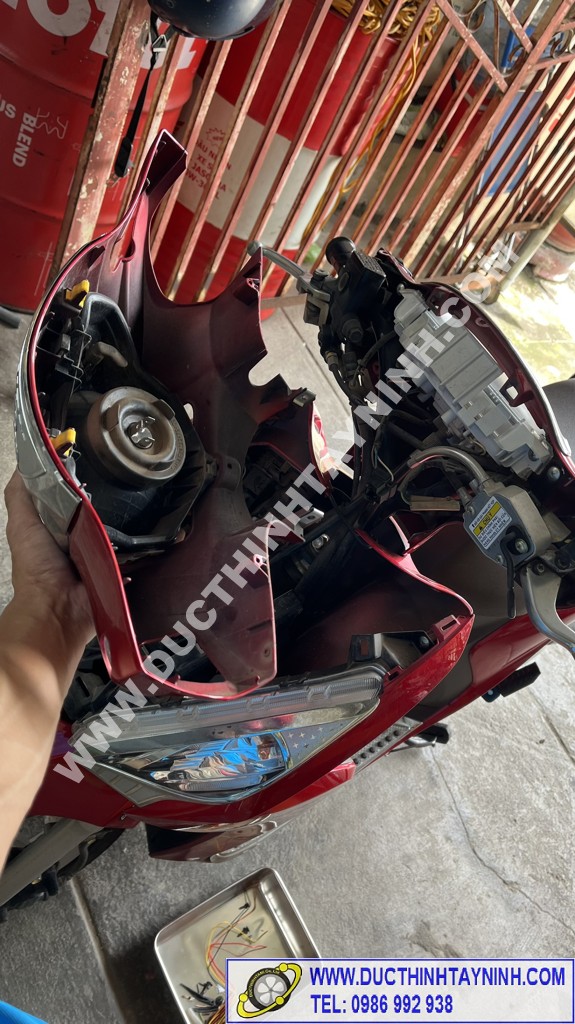

Nhốm ra rồi tháo chui đèn, sau đó tháo hẳn ra

Tháo bình ắc quy ra cho trống chổ để ta lắp Jack test sẽ dễ hơn

Quy tắc tháo lắp bình lắp quy :

Khi tháo : tháo cọc (-) trước, sau đó tháo cọc (+)

Khi lắp: lắp cọc (+) trước, sau đó lắp cọc (-)

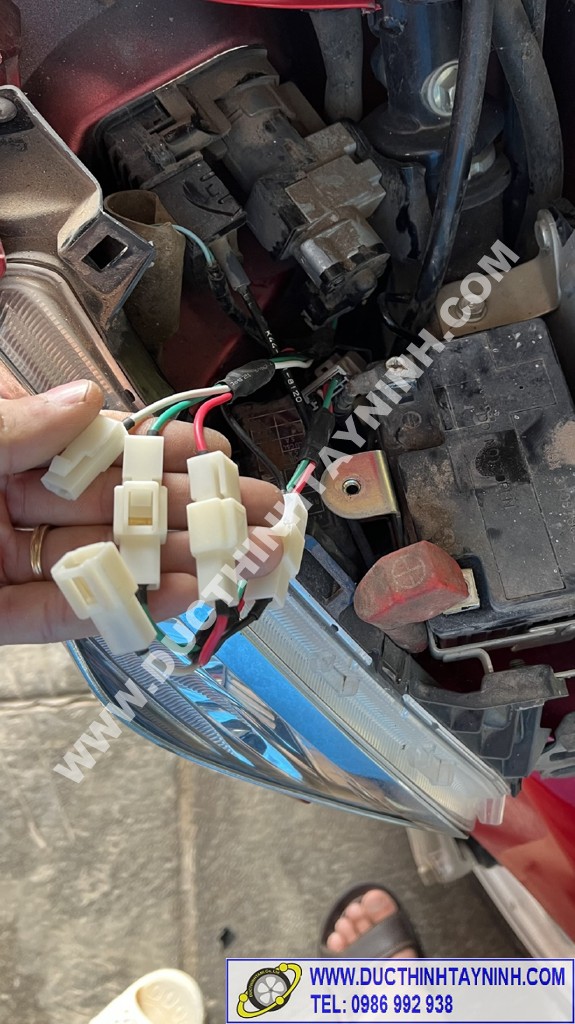

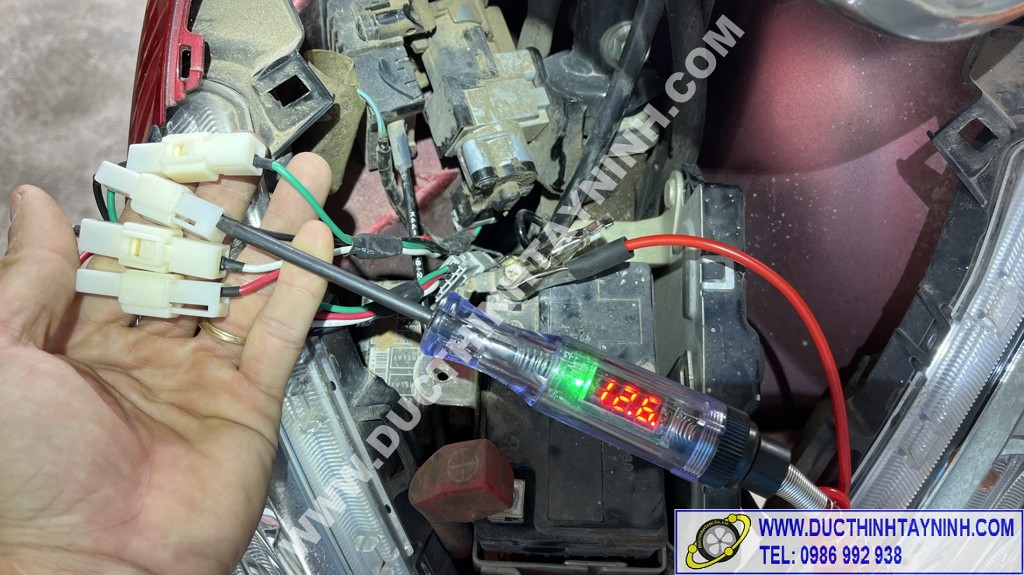

Lắp Jack test vào ổ khóa xong, sau đó lắp tạm bình acquy lại  để xác định dây (+) và dây tắt máy ( Acc)

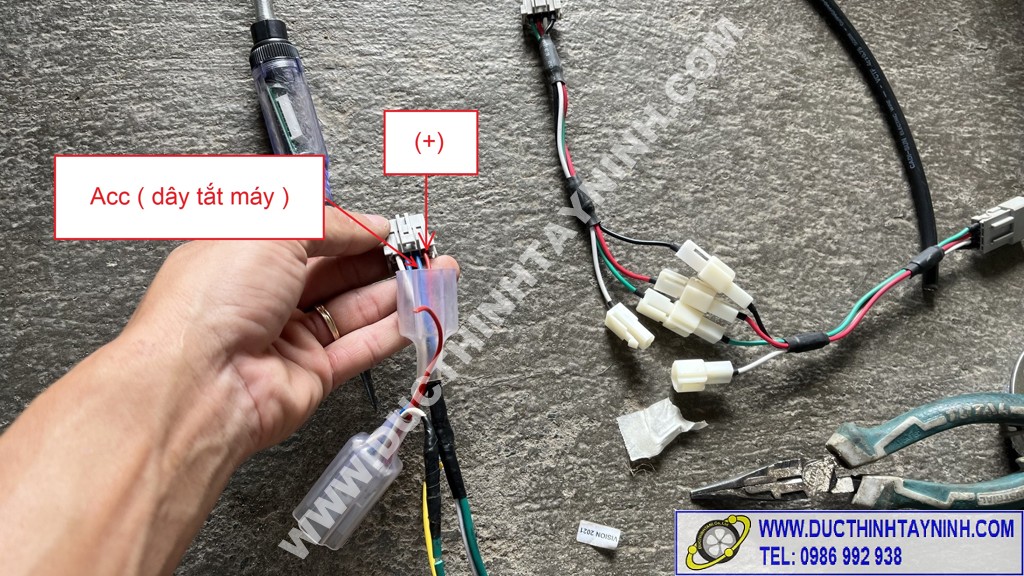

Sau khi xác định xong  dây (+) và dây tắt máy ( Acc), ta tháo bình acquy và bộ jack test ra, tiến hành đấu dây nguồn

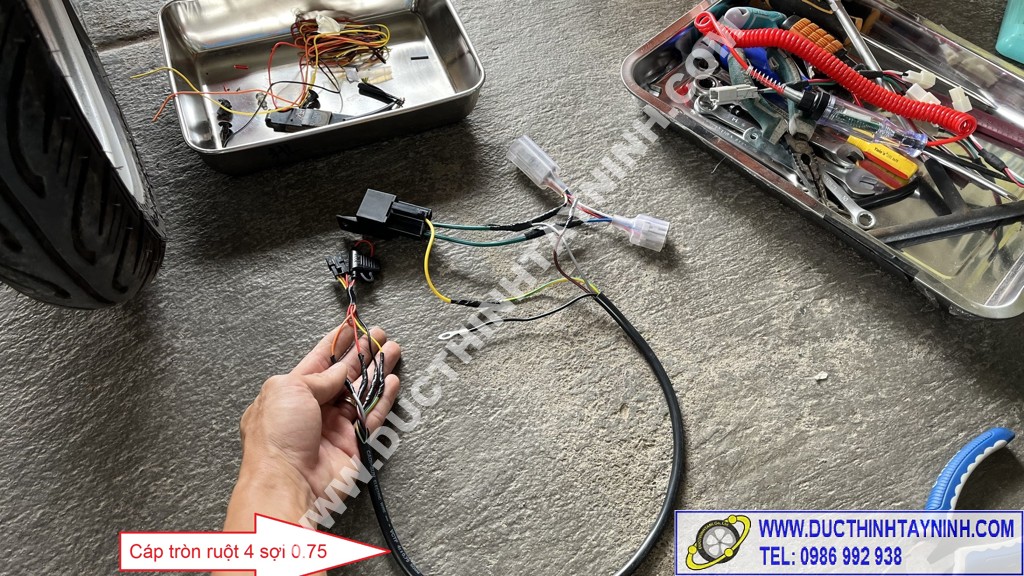

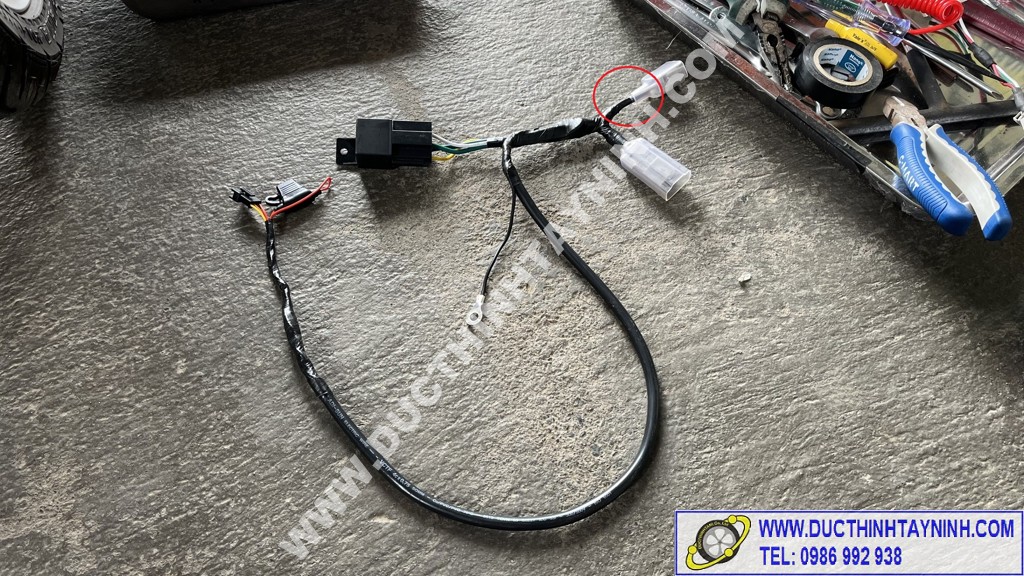

Ta dùng dây cáp tròn lỗi 4 sợi 0.75mm

Chú ý không quấn băng keo ở đầu phía này và khi quấn băng keo chú ý canh chừa khoản cách đủ để ta trược phần vỏ cao su xuống được để khi lắp vào đuôi ổ kháo sẽ dễ hơn

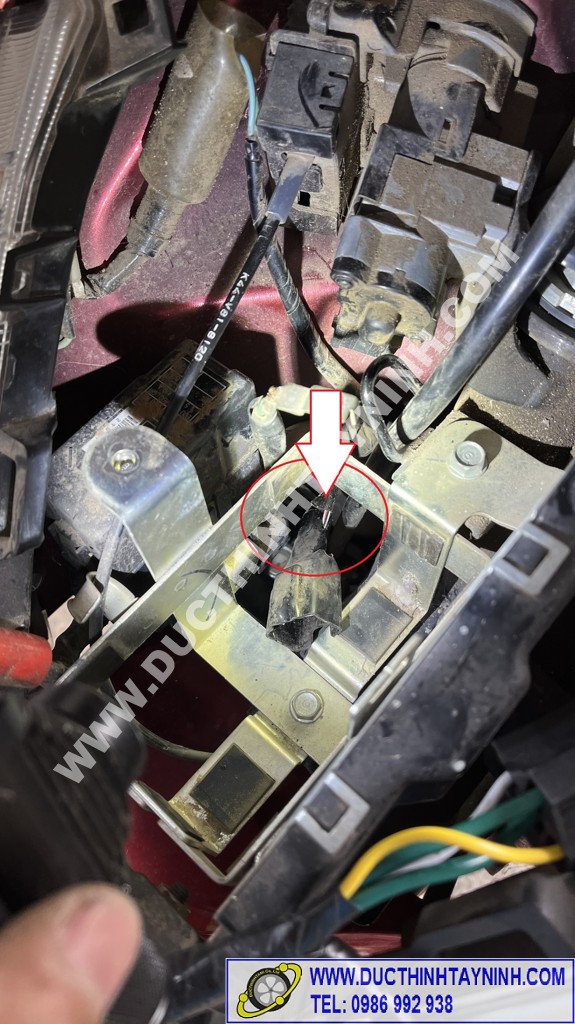

Tháo phần băng keo của jack trong xe để nếu có nước vào sẽ thoát ra được, không bị ứ đọng

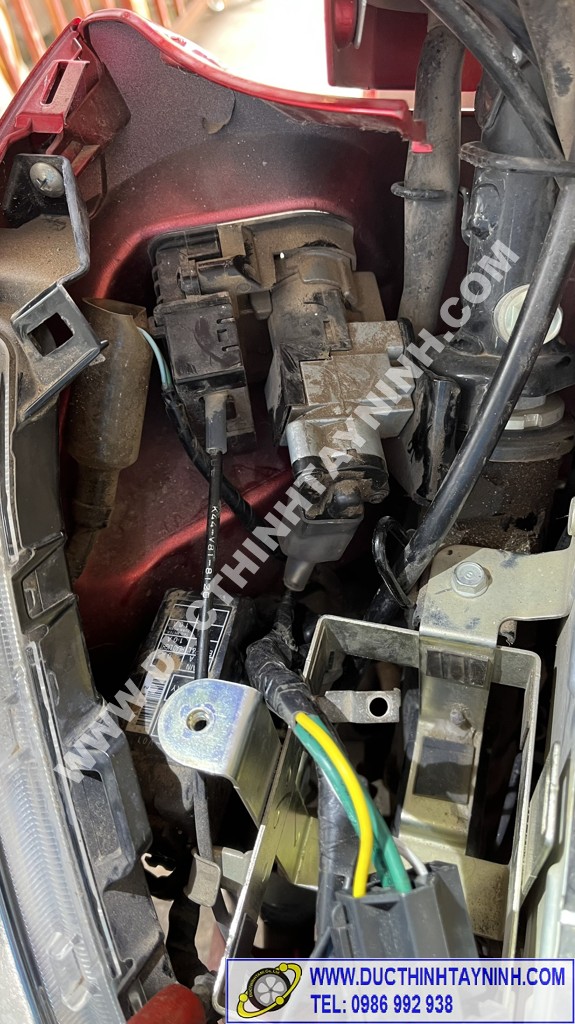

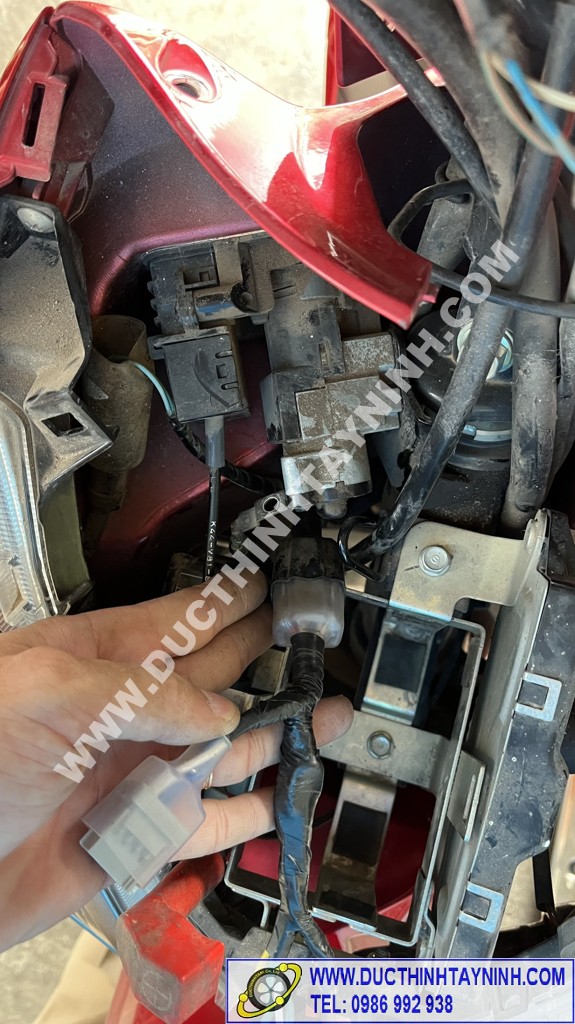

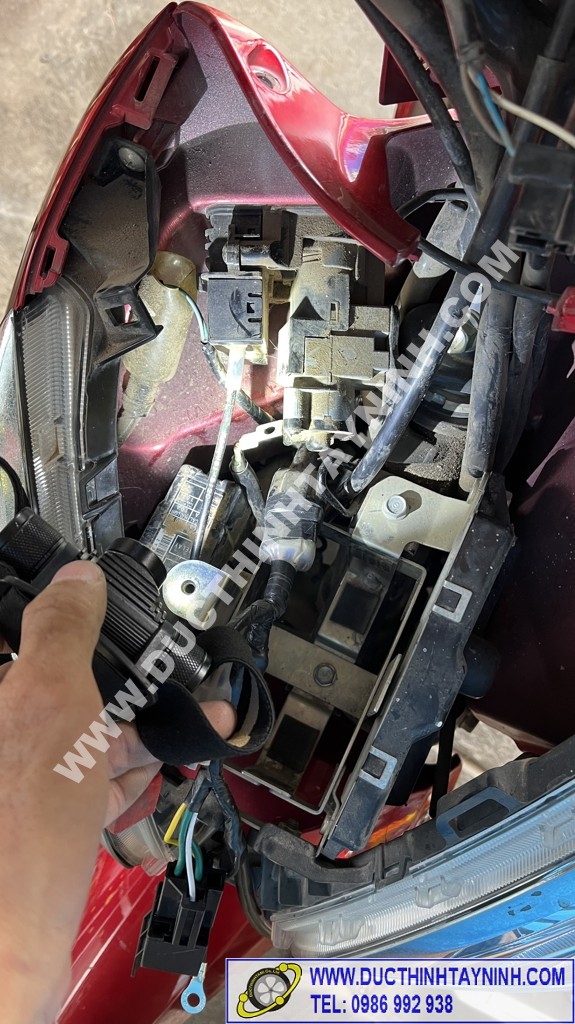

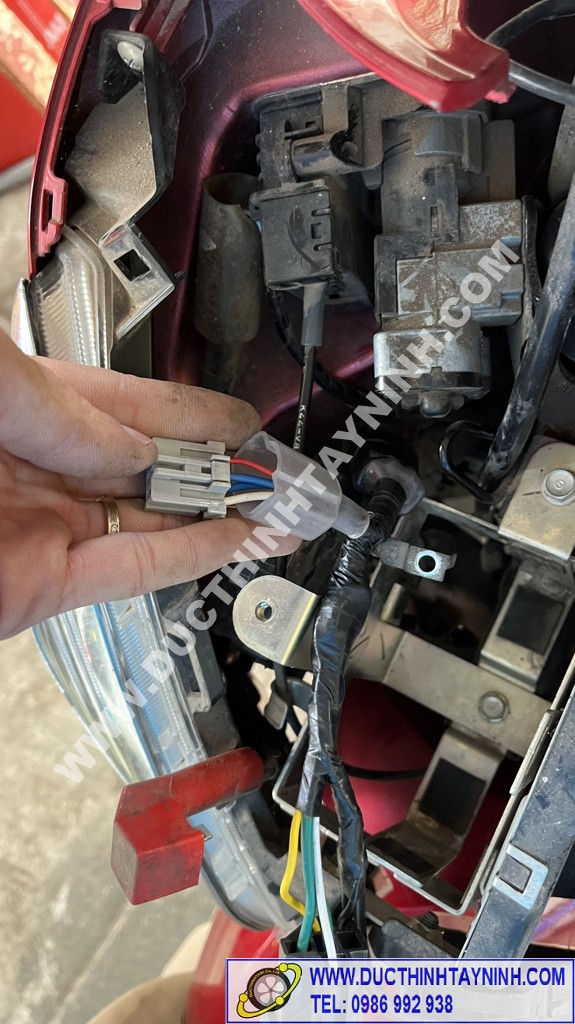

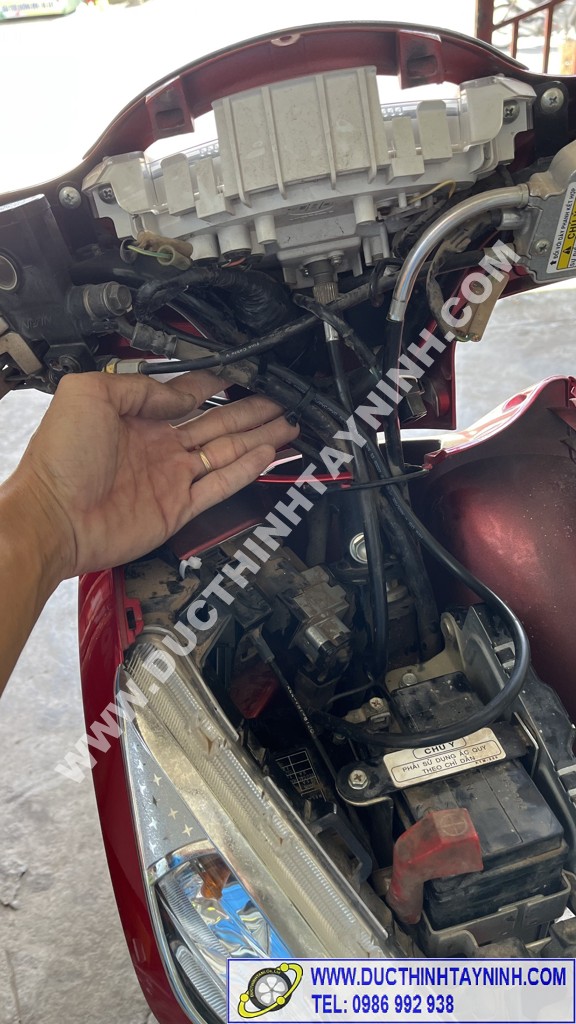

Lắp bộ Jack nguồn vào xe, chú ý từng tự lắp các đầu theo như hình bên dưới

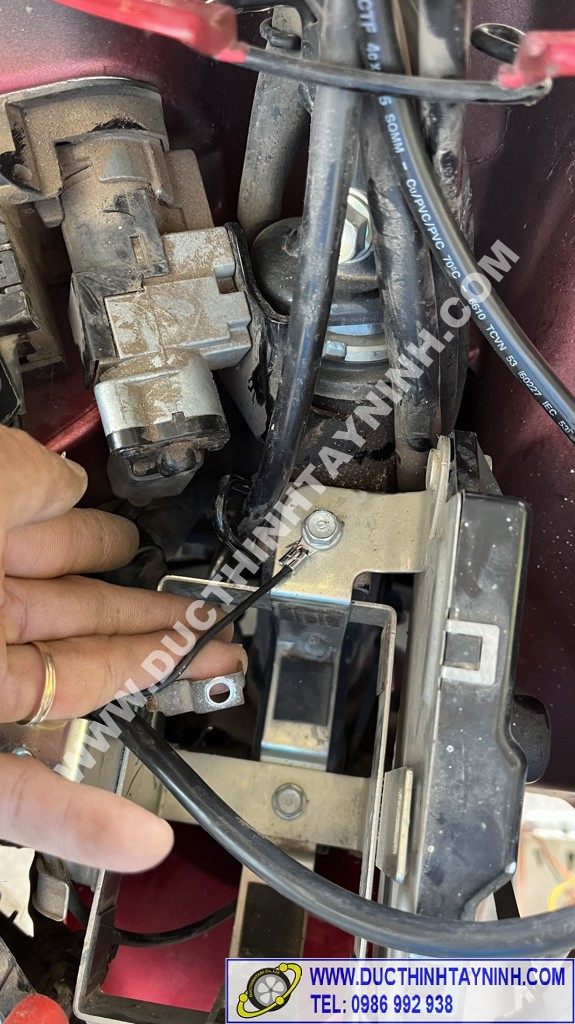

Lắp sợi (-)

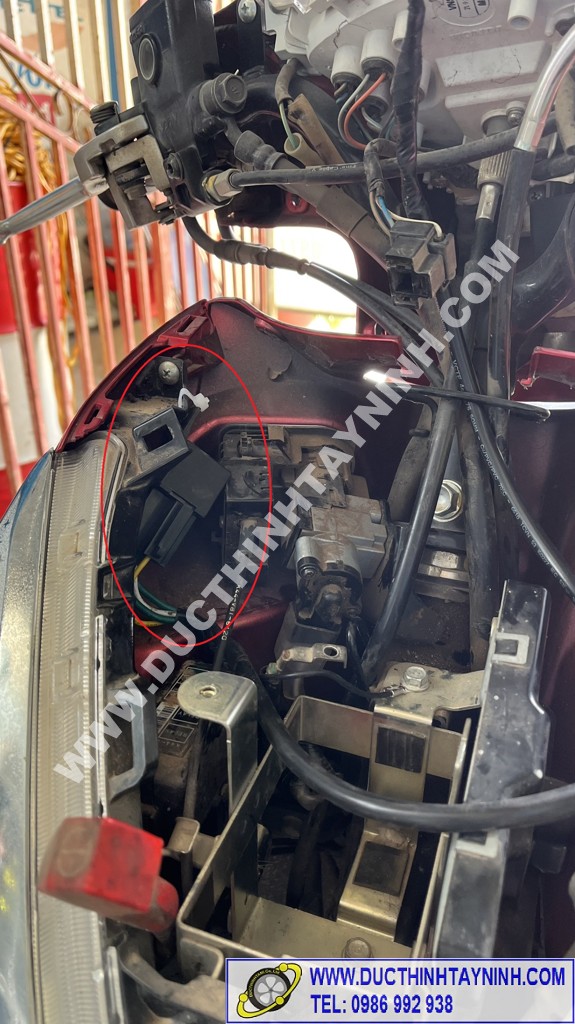

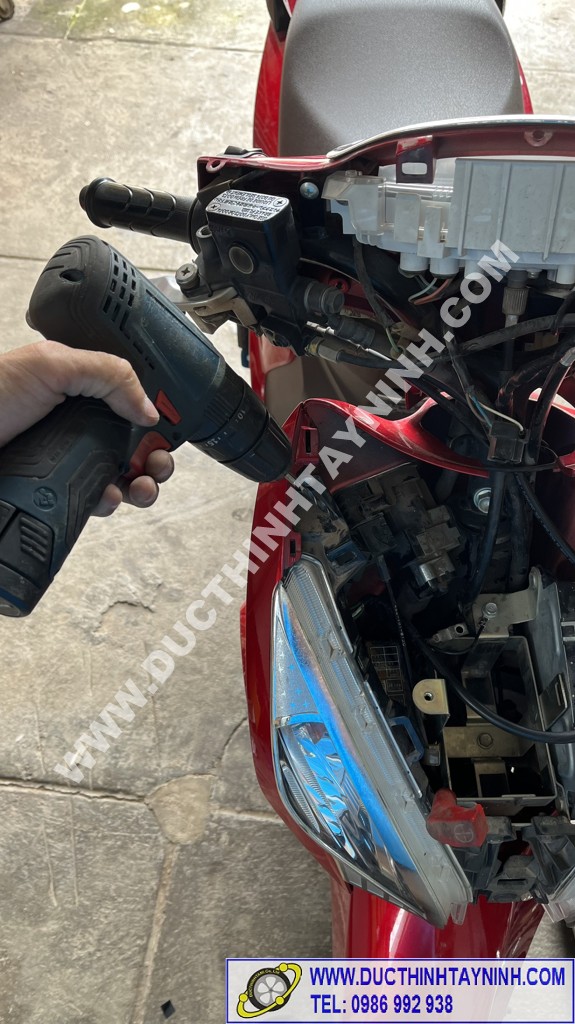

Khoan 1 lổ nhỏ để cố định Relay, chú ý Relay cũng phải lắp theo hướng thẳng đứng để không bị đọng nước ở các chân

Lắp thiết bị vào và kiểm tra xem đã hoạt động tốt hết các chức năng chưa

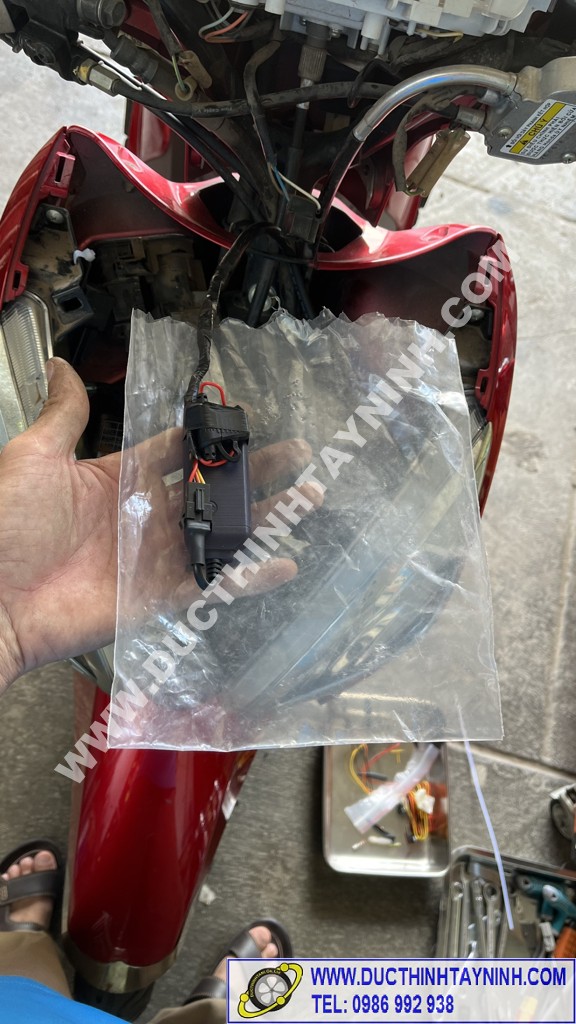

Sau khi kiểm tra đã ok, ta tiến hành quấn băng keo để chống nước cho thiết bị, bao trùm cả jack + cầu chì để hạn chế tối đa khả năng lâu dài bị ra ten

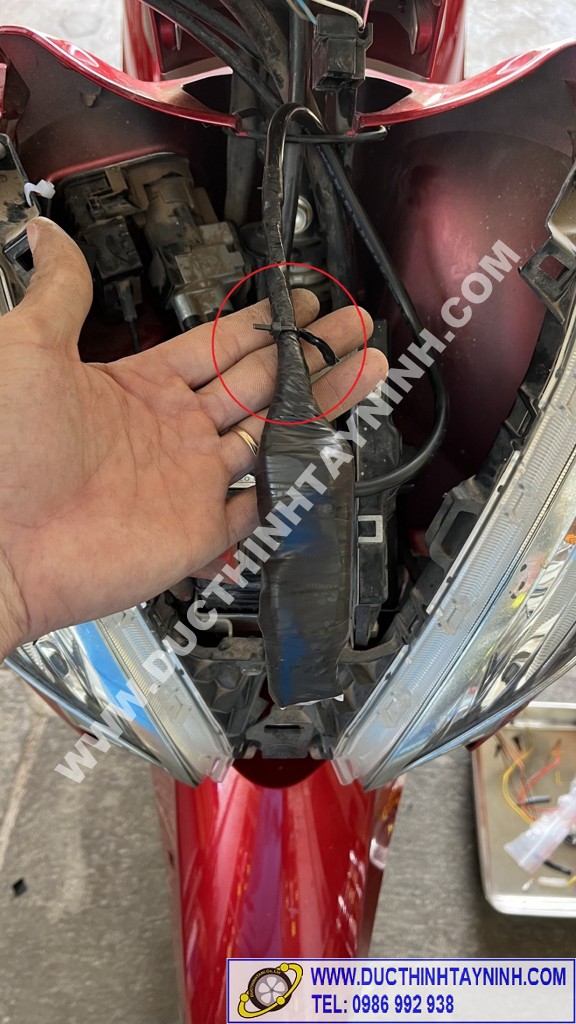

Chừa và gút đầu mối, sau này có tháo ra cũng tiện

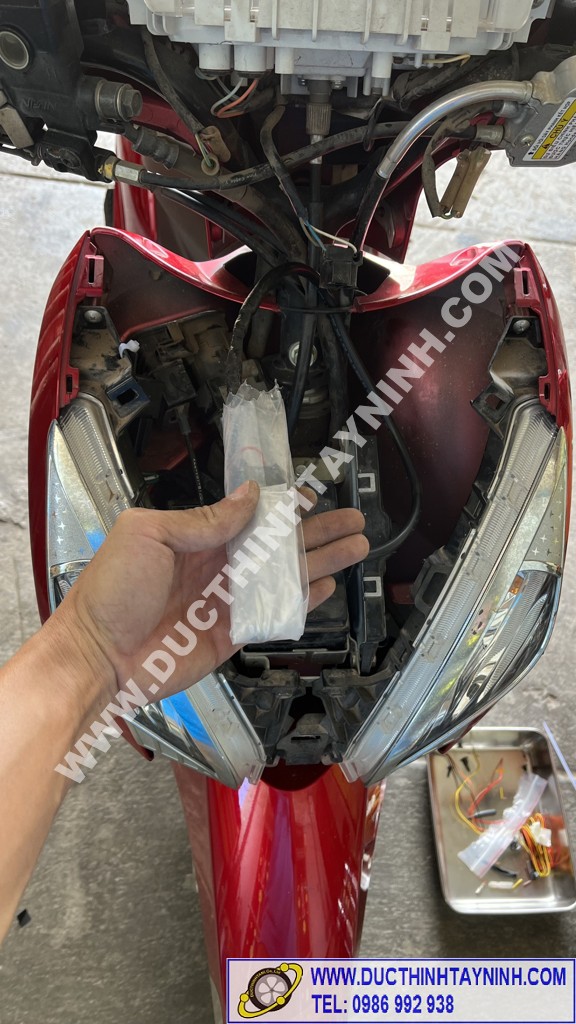

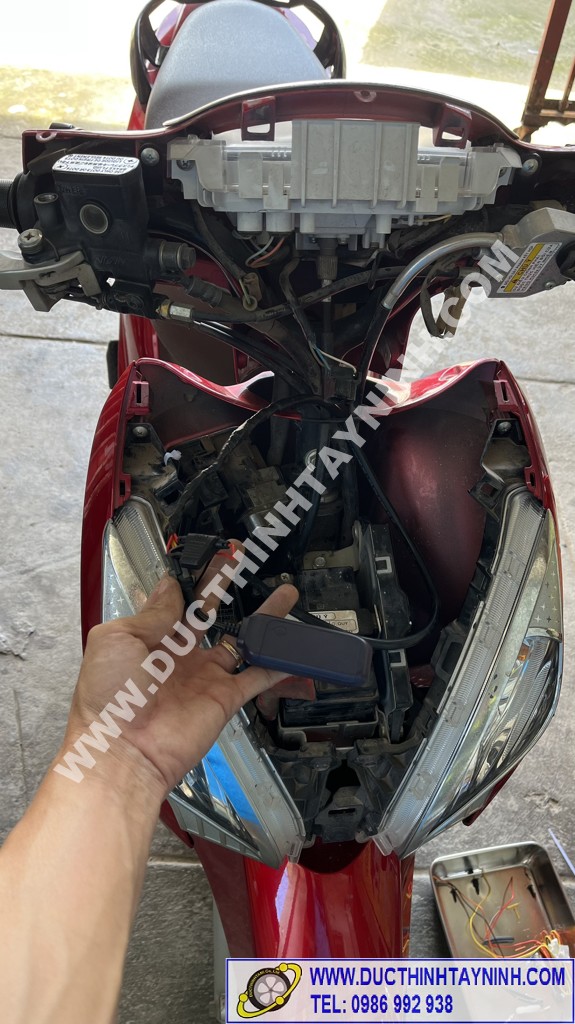

Cố định thiết bị

Lắp cụm đèn pha vào, kiểm tra lại các bộ phận của xe : đèn pha ( cos, pha) + xi nhan (trái, phải) + đèn stop, còi

Nếu ok hết ta mới bắt ốc lại

Cảm ơn các bạn đã tham khảo !
